Tipos de líneas

Las líneas son esenciales en la construcción de los conceptos geométricos desde hace más de 2000 años. De hecho, el término línea recta es considerado uno de los “conceptos primitivos” de la geometría euclidiana, junto con punto y plano.

Y se denominan conceptos primitivos porque no cuentan con una definición formal dentro de la matemática, pues no hay una palabra que sea más sencilla que su propio nombre para expresarlos.

Sin embargo, podemos decir que:

Una línea es una sucesión continua de puntos.

Esto es como si los puntos estuvieran uno a continuación de otro, sin dejar ningún espacio entre ellos.



Líneas Abiertas

Clasificación de las líneas según su forma

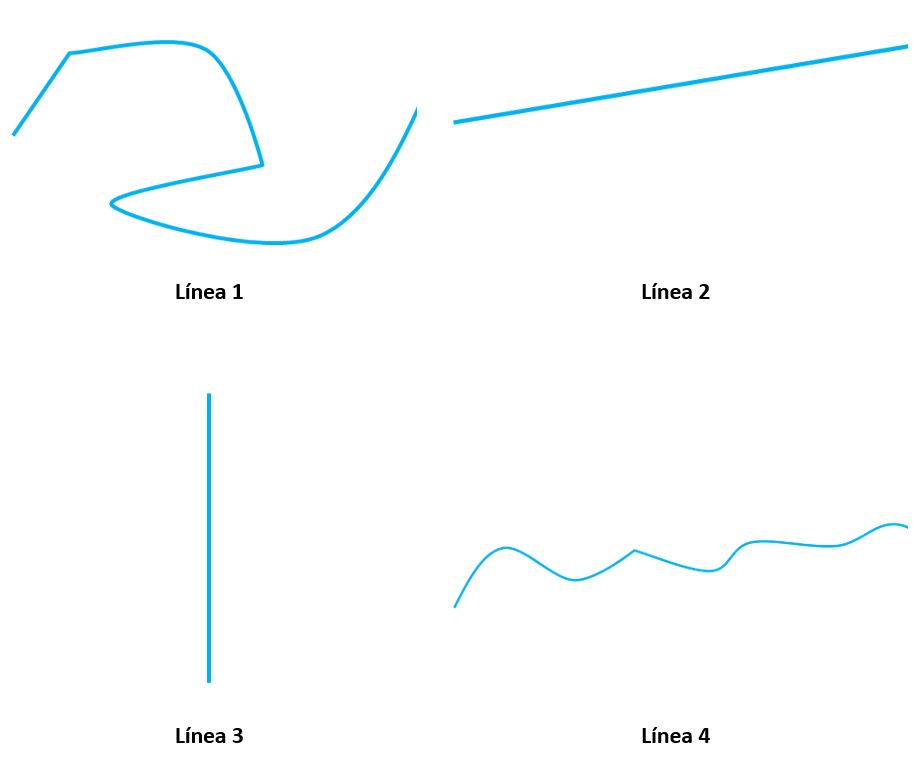

Las líneas que vemos en nuestro entorno pueden ser clasificadas, de acuerdo con la forma que tienen, en líneas rectas y líneas curvas.

Veamos:

Líneas rectas

Líneas poligonales abiertas

Como puedes ver, en las líneas rectas los puntos que las conforman van en una misma dirección, por así decirlo.



Líneas curvas

Líneas abiertas y cerradas

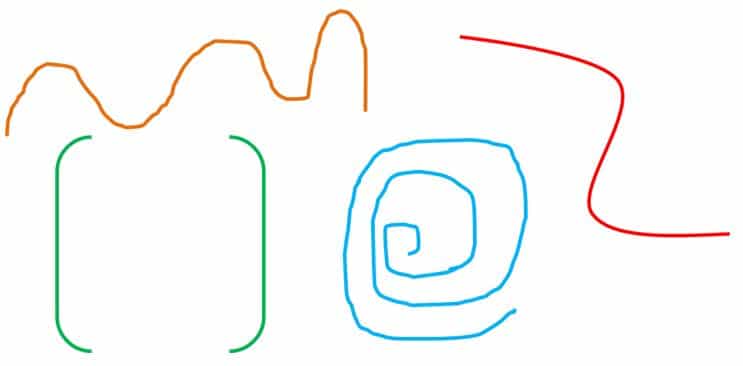

Ahora, si te fijas bien en las líneas curvas, parecieran variar de dirección a partir de algunos puntos, que llamamos puntos de inflexión. Fíjate que las líneas curvas no forman ángulos, es decir que no tienen “esquinas”.



Ejemplo de líneas rectas y curvas en el entorno

Fíjate en la siguiente imagen. Allí hemos identificado algunas de las líneas curvas y rectas que la componen. Las líneas rectas las marcamos con amarillo, mientras que las líneas curvas las marcamos con rojo.

Líneas poligonales abiertas y cerradas

¿Puedes observar otras líneas curvas o rectas en esta imagen? ¿Dónde?



Línea Poligonal

Las curvas cuyo trazo son segmentos que se unen en sus extremos, con la condición de que tres puntos o extremos consecutivos no estén sobre la misma recta, se denominan líneas poligonales.

Veamos algunos ejemplos.

Líneas paralelas



Línea poligonal abierta

Es una curva abierta que es unión de segmentos tales que cualesquiera dos de ellos consecutivos no pertenezcan a una misma recta.

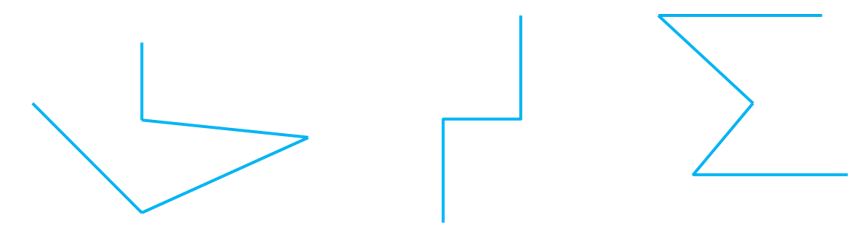

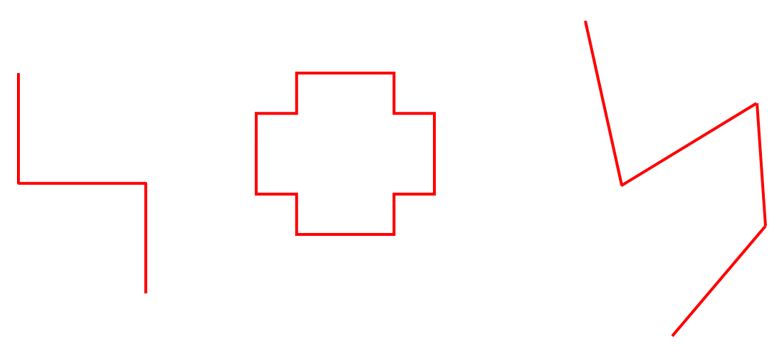

Los dibujos que se presentan a continuación son líneas poligonales abiertas:

Líneas perpendiculares



Línea poligonal cerrada

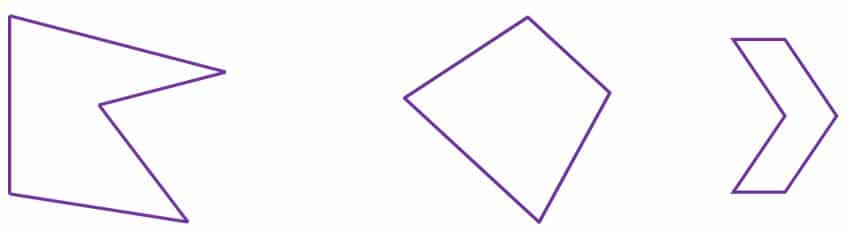

Es una curva cerrada formada por segmentos, tales que dos segmentos consecutivos cualesquiera no pertenecen a la misma recta.

Los dibujos siguientes son líneas poligonales cerradas:

Líneas Secantes



¿Qué es un polígono?

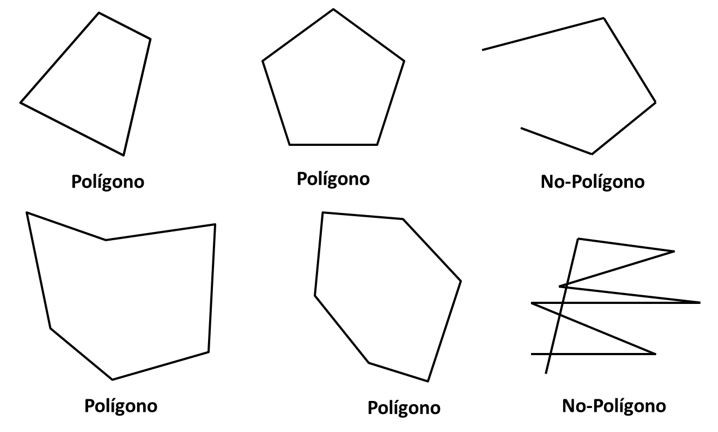

Ahora veamos lo que se describe en las siguientes imágenes y con base en ello respondamos a la pregunta: ¿Qué es un polígono?

Líneas y curvas

Para responder a la pregunta ¿qué es un polígono?, analicemos las características de la imágenes.

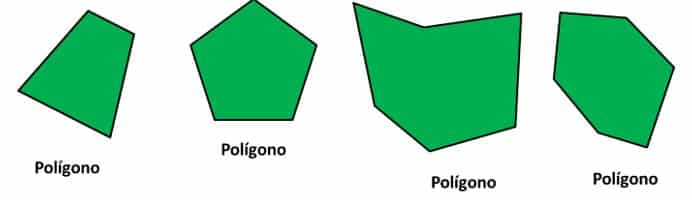

De acuerdo con las imágenes un polígono siempre está formado por una línea poligonal cerrada  y ésta a su vez encierra una región del plano.

Curvas y líneas



Polígono: es la región del plano determinada por una línea poligonal cerrada.



Recta, semirrecta y segmento

Veamos ahora qué es una recta, una semirrecta y un segmento y sus diferencias.

Noción de recta

La idea de recta puede ser introducida al pasar los dedos por el borde de una hoja de papel, viendo la intersección de dos paredes, soltando el hilo de coser de un carrete, etc.

Otra característica de la recta es que es indefinida en ambos sentidos. Por esta razón en el mundo físico sólo podemos obtener modelos de porciones de la recta.

También se establece  que la recta es una figura de dimensión uno.

Los modelos físicos son excelentes para comprender la noción de recta. Algunos de estos modelos son:

Líneas



La siguiente secuencia de puntos da una idea de que la recta está conformada por infinitos puntos:

Puntos y líneas

Semirrecta

Si estudiamos el comportamiento de un punto en una recta, entonces una de las propiedades que surgen es la de separación de la recta.

Veamos que sucede al escoger un punto sobre una recta:

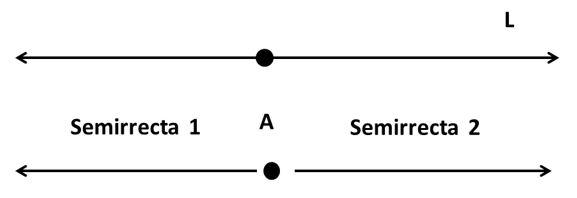

En la recta L se ha escogido el punto A que separa a la recta L en dos semirrectas.

Rectas y líneas

Semirrecta: dado un punto en una recta, los puntos de la recta a un mismo lado de ese punto se llaman semirrecta.

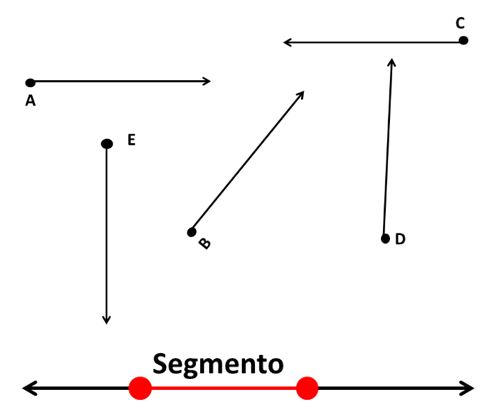

Segmento

Cuando hablamos de segmento nos referimos a una porción de la recta. Los segmentos a diferencia de la recta y la semirrecta tienen longitud.

Rectas Paralelas

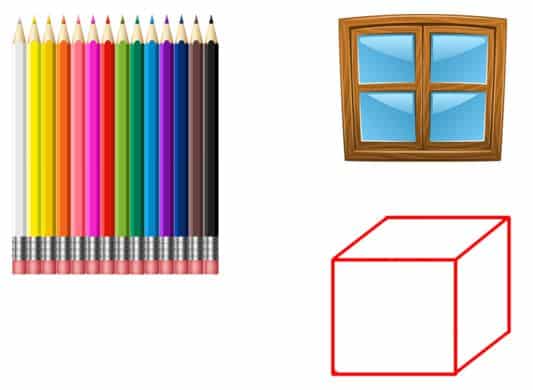

Algunos modelos físicos de un segmento pueden ser un lápiz, el borde de una ventana y la arista de un cubo. Estos mismos objetos funcionan como modelos de recta, si se piensa que el lápiz, el borde de ventana y la arista de un cubo son indefinidos en ambos sentidos.

Rectas Secantes

Segmento: es una porción o parte de la recta.



Ejercicios sobre tipos de líneas

Ahora vamos a realizar algunas actividades relacionadas con lo que hemos estudiado hasta el momento.

  • ¿Por un punto cuántas rectas pueden pasar?

Como se observa en la imagen por un punto pueden pasar una, dos, tres, varias y muchas rectas.  Entonces, la respuesta sería que por un punto pasan infinitas rectas.

Rectas Perpendiculares



  • ¿Por dos puntos distintos cuántos segmentos se pueden trazar?

Dos puntos cualesquiera determinan un único segmento.

Líneas Curvas



Este es el primer postulado de Euclides. Estos postulados están  expuestos en el tratado denominado Los Elementos, escrito por Euclides hacia el año 300 a.C. En los 13 libros que componen el tratado se discuten los conocimientos aritméticos y geométricos de la antigua Grecia.



Tipos de líneas rectas según la posición relativa a otras rectas

Cuando tenemos dos líneas rectas en el plano podemos clasificarlas de acuerdo con la posición que tienen entre sí. Tomando en cuenta ese criterio, las líneas rectas pueden clasificarse en:

  1. Rectas paralelas.
  2. Rectas secantes.
  3. Rectas perpendiculares.

Rectas paralelas

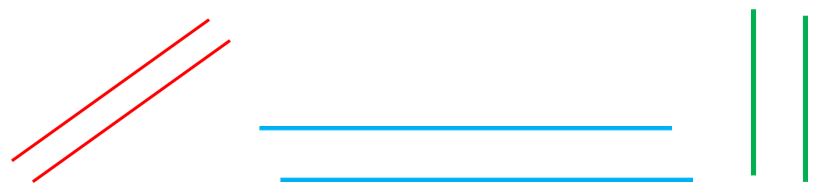

Las rectas paralelas no coinciden en ningún punto, es decir que no “se cortan” entre sí.

Rectas y curvas

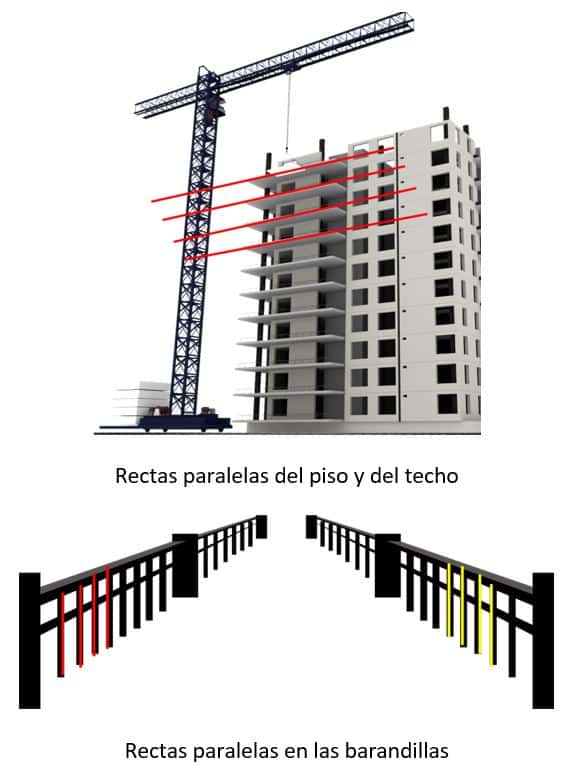

Podemos observar este tipo de rectas en variedad de objetos de nuestro entorno. Fíjate bien en este par de ejemplos:

Clasificación de líneas

¿Puedes observar rectas paralelas en otros elementos de tu entorno? ¿En cuáles?



Rectas secantes

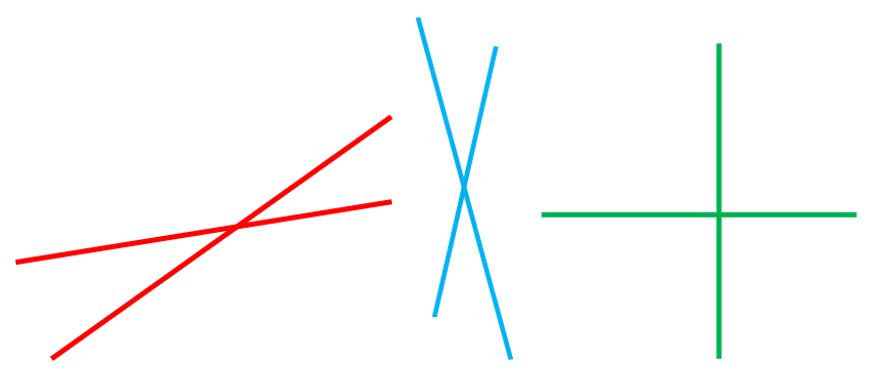

Las rectas secantes, por su parte, son aquellas que coinciden en un punto, o “se cortan” en un punto.

Clasificación de líneas para niños

Existen muchos ejemplos de rectas secantes a tu alrededor. Aquí te presentamos dos:

Clasificación de líneas para infantil

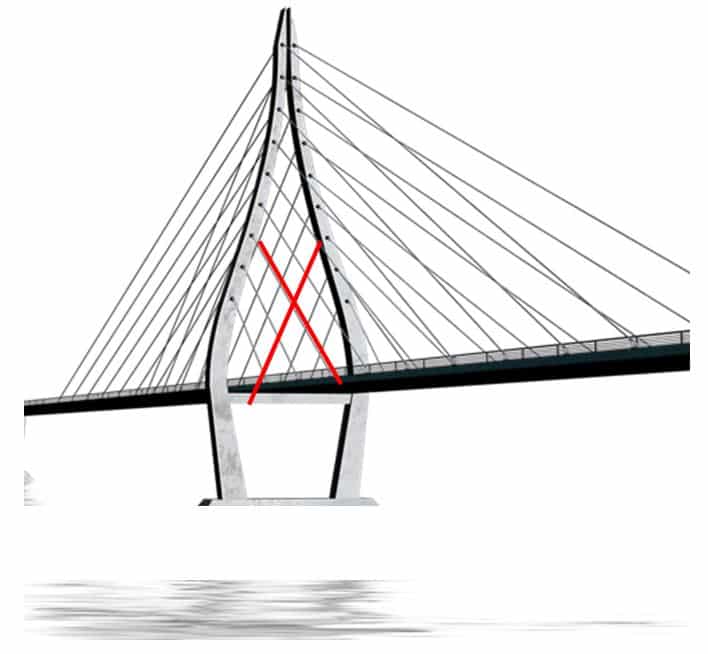

Rectas secantes en puentes

Clasificación de líneas para Primaria

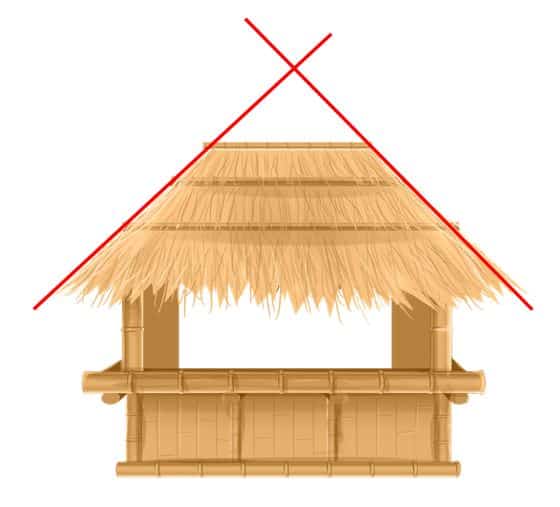

Rectas secantes en los tejados

Existen muchos lugares donde puedes visualizar rectas secantes. ¿Se te ocurre algún otro? ¿Cuál?



Rectas perpendiculares

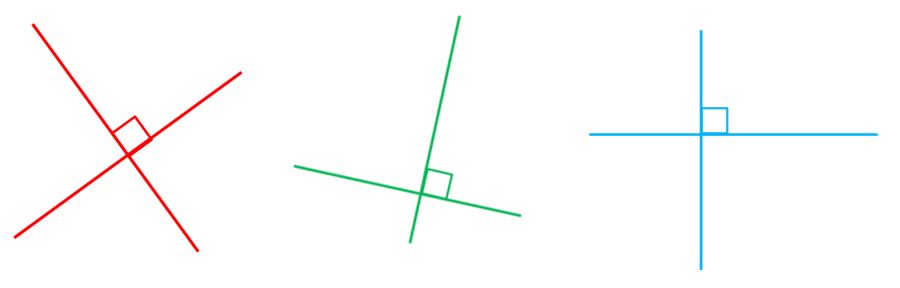

Existe un tipo de rectas secantes que forman entre sí un ángulo de . A este tipo de recta se le llama rectas perpendiculares.

Rectas y curvas para niños

Si prestas atención verás que a tu alrededor hay muchísimos ejemplos de rectas perpendiculares. Observa estos dos:

Rectas y curvas para infantil

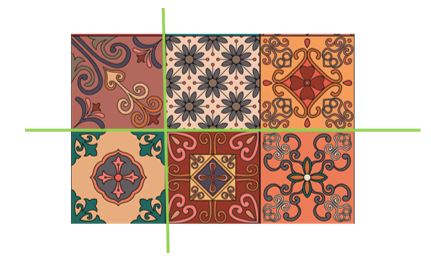

Rectas perpendiculares en las juntas de los azulejos.

Rectas y curvas para Primaria

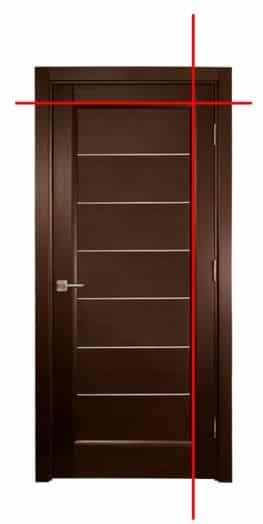

Rectas perpendiculares en las puertas.

Seguramente ya puedes pensar en varios objetos de tu entorno en donde encuentras rectas perpendiculares.



Tipos de líneas según su posición en el plano

Las líneas rectas pueden clasificarse de acuerdo a la dirección que tengan en el plano de la siguiente manera:

  1. Líneas horizontales
  2. Líneas verticales.
  3. Líneas inclinadas.

Veamos cómo reconocer y de qué trata cada una:



Líneas horizontales

La línea horizontal es una línea recta que recibe ese nombre porque su trazo es paralelo al horizonte. Algunos la asocian con el nivel del agua cuando está en reposo.

Líneas abiertas para niños

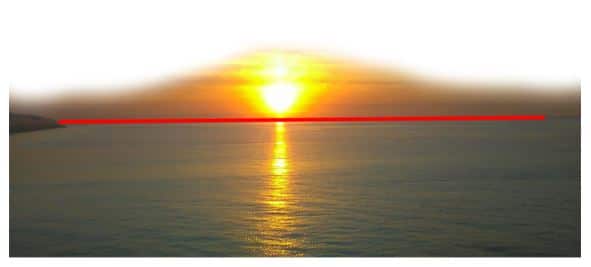

Veamos cómo se relaciona con el horizonte. Imagina que estás viendo una puesta de sol a la orilla del mar:

Líneas abiertas para infantil

Fíjate que podemos trazar una línea horizontal justo en la línea imaginaria que divide el cielo y el mar.

Líneas abiertas para Primaria

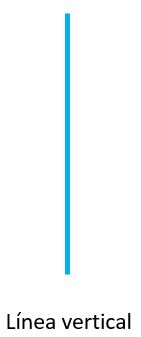

Líneas verticales

La línea vertical es aquella línea recta cuyo trazo va de arriba abajo, o de abajo a arriba, y es perpendicular a la línea horizontal.

Rectas paralelas para niños

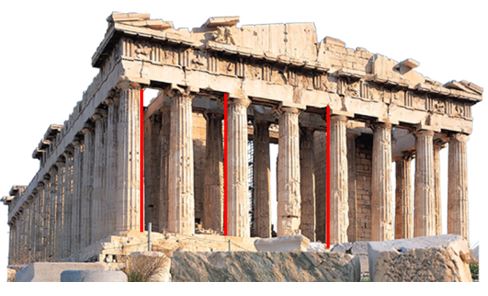

Un buen ejemplo de líneas verticales son las columnas. Observa:

Rectas paralelas para infantil





Líneas inclinadas

La línea inclinada es la línea recta que no es ni horizontal ni vertical, sino que se inclina hacia un lado.

Rectas paralelas para Primaria

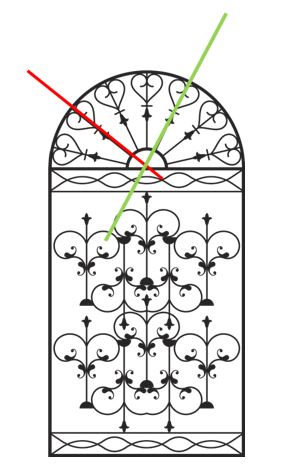

Si te fijas en estas rejas verás líneas inclinadas:

Tipos de líneas para niños





Mediatriz de un segmento

Ahora estudiaremos la idea de mediatriz de un segmento. Para ello, trabajaremos inicialmente con doblez de papel.

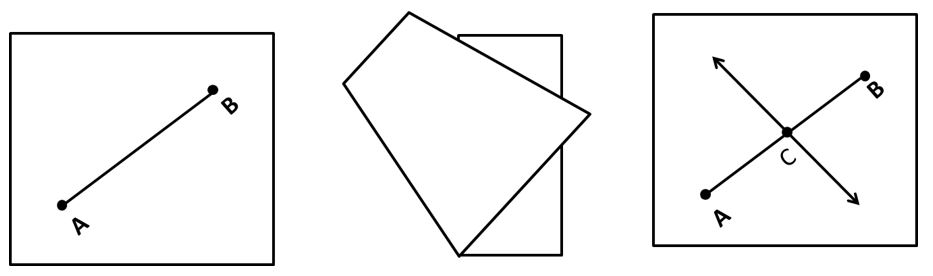

Comenzaremos dibujando un segmento en una hoja de papel y destacaremos sus extremos.

Para determinar el punto medio del segmento doblaremos la hoja papel en la que dibujamos el segmento de tal modo que los extremos del segmento coincidan.

Veamos:

Tipos de líneas para infantil

Fíjate que al hacer coincidir los extremos del segmento suceden varias cosas:

  1. Queda representada una recta.
  2. Esta recta pasa por el punto C que es el punto medio del segmento AB. Para comprobar que A y B están a la misma distancia de C utiliza una regla graduada o un compás.
  3. La mencionada recta es perpendicular al segmento AB. Verifica la condición de perpendicularidad utilizando un transportador

Las tres condiciones anteriores permiten afirmar que la recta construida a partir del doblez de papel es la mediatriz del segmento AB.

La mediatriz de un segmento es la recta perpendicular al segmento en su punto medio.

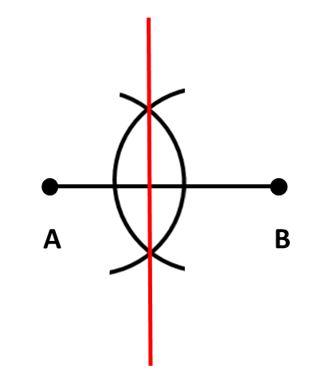

Trazar la mediatriz con regla y compás

Para trazar la mediatriz con regla y compás se siguen los siguientes pasos:

  • Trazamos el segmento.

Tipos de líneas para Primaria

  • Colocamos la punta del compás en uno de los extremos con una abertura mayor a la mitad del segmento y trazamos un arco que corte al segmento.

Rectas perpendiculares para niños

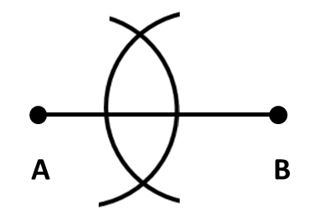

  • Hacemos este mismo procedimiento desde el extremo contrario del segmento.

Rectas perpendiculares para infantil

  • Trazamos la mediatriz del segmento uniendo los puntos de corte de ambos arcos.
